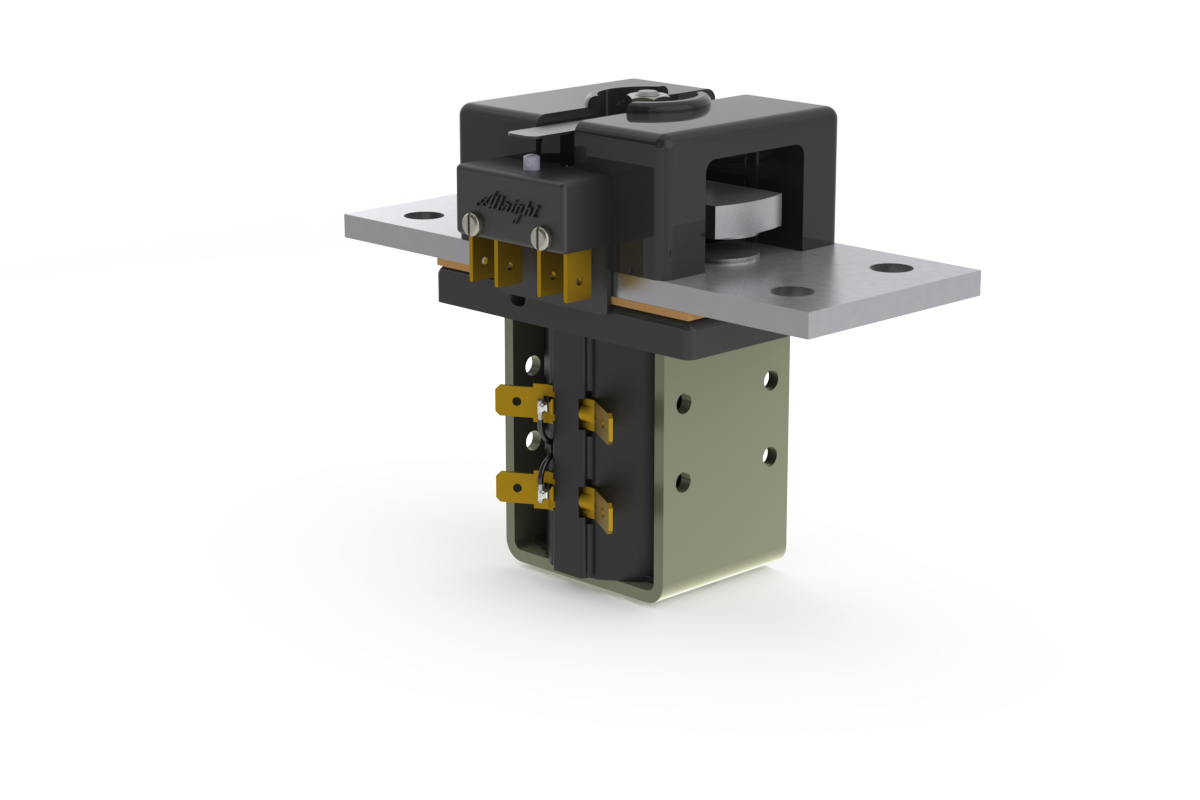

SW260

NO - SP - ST

The SW260 is designed for use in telecommunication and power distribution applications where an uninterrupted load is switched.  These contactors are primarily for use with Direct Current loads but can also be used with Alternating Currents.

The SW260 features double breaking main contacts with silver alloy tips which are weld resistant, hard wearing and have excellent conductivity.  Silver plating on the main contacts is standard for the SW260, however, optionally it can be excluded from the specification.  This compact contactor can be busbar mounted vertically or horizontally, but if mounted vertically, the coil should be at the bottom.  Optional extras for the SW260 include auxiliary switches, brackets, coil finishes and magnetic latching which allows the contactor to remain closed while consuming no coil power.

Please note, although still available the SW260 has been superseded by the SW300.



SW260 技術情報

アプリケーション(用途)
断続定格(Ith )連続
熱電流定格 - 300A
断続的な電流定格
30% デューティ - 550A
40% デューティ - 475A
50% デューティ - 425A
60% デューティ - 385A
70% デューティ - 360A
定格故障電流遮断容量(Icn)5ms時定数: (UL583 *に準拠)
ブローアウト -
ブローアウト無し -
定格故障電流遮断容量(Icn)抵抗負荷: (UL508 *に準拠)
ブローアウト -
ブローアウト無し 450A at 60V D.C.
最大推奨接点電圧
ブローアウト - -
ブローアウト無し - 60V
新しい接点での極ごとの一般的な電圧降下100A 50mV

機械的耐久性 > 1,000,000 Cycles
使用可能なコイル電圧(Us)(ACには整流器ボードが必要です) 6 - 240V

SW260 機能

構成 構成
補助
コイル・サプレッション
コイル終端
